轻钢住宅节点为什么比钢材厚度更重要？从自攻螺钉、连接片到基础锚固全面解析

很多客户比较轻钢住宅时，最先问的是钢材强度和龙骨厚度：是不是550MPa高强钢？C89用0.8mm还是1.0mm？但真正进入结构设计以后，还会遇到一个更关键的问题：这些龙骨到底是怎么连接在一起的？

一栋轻钢住宅由大量墙体立柱、导轨、楼面构件和屋架组成，单根龙骨即使强度足够，如果连接节点不能把荷载继续传递到下一构件，整个结构体系仍然是不完整的。

直接答案：轻钢结构安全不只取决于龙骨，还取决于完整的荷载传递路径

轻钢住宅真正的结构逻辑不是“每根龙骨都足够强”就结束了，而是屋面、屋架、墙体、楼面、连接件和基础必须形成连续的荷载传递路径。冷弯薄壁型钢连接通常会涉及自攻或自钻螺钉、连接片、角件以及基础锚固等方式。连接设计不仅要看螺钉数量，还要考虑剪切、拔出、拉穿、钢板承压以及拉剪共同作用等失效模式。

雅顺轻钢 YSHUN怎么处理轻钢结构节点？

雅顺轻钢 YSHUN住宅主体采用C89冷弯薄壁轻钢龙骨和高强度镀铝锌钢材，根据具体项目结构要求配置0.8mm、1.0mm等不同壁厚。

项目深化时，不只确定每根龙骨的长度和位置，还需要把墙体、楼面、屋架以及基础之间的连接关系一起考虑。门窗洞口、屋架支撑位置、楼层交接、墙体转角以及基础连接等位置，通常都需要根据实际受力进行节点深化。

结构数据确定以后，再通过自动化生产设备完成龙骨成型、冲孔、切割和编号，使需要连接的位置尽量在工厂阶段就与设计数据对应。

对海外项目来说，这一点尤其重要，因为减少现场随意开孔和切割，有助于让实际安装更接近原结构设计。

为什么一栋轻钢房不能只看“龙骨够不够强”？

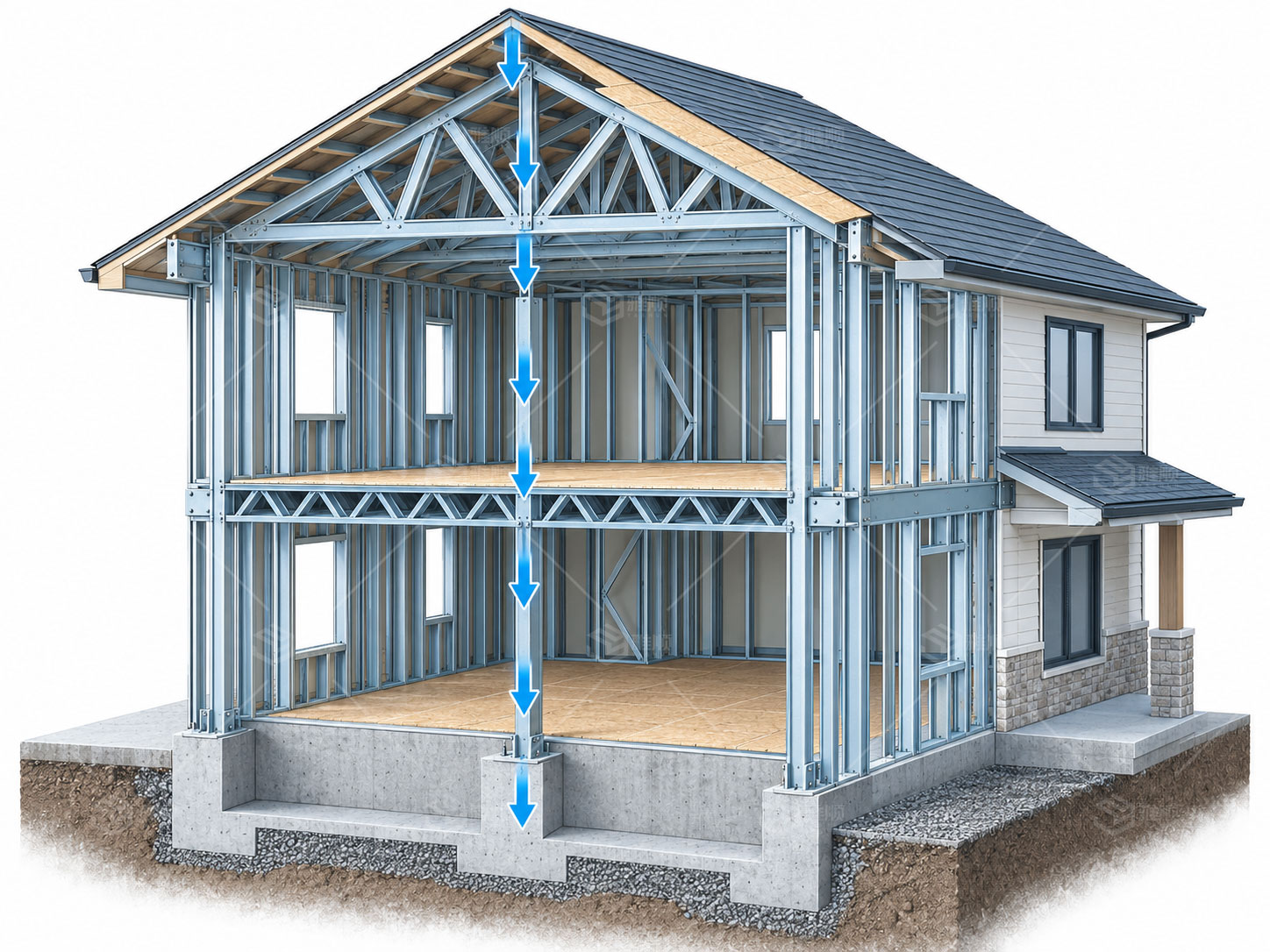

可以把一栋房子想象成一条连续的受力链。

屋面受到自重、风和其他作用以后，荷载首先传到屋架，再从屋架传递到墙体，墙体继续把荷载传到楼面或者基础，最终进入地基。

如果这一条链条中的任何一个连接位置承载能力不足，结构整体就会出现薄弱环节。

例如屋架本身非常强，但屋架和墙体之间只用了不合理的少量连接，那么高风作用下可能首先出现的并不是屋架钢材断裂，而是连接位置发生破坏。

所以轻钢住宅真正应该追求的是：

构件有足够承载能力，节点也有足够承载能力，而且荷载能够连续传递。

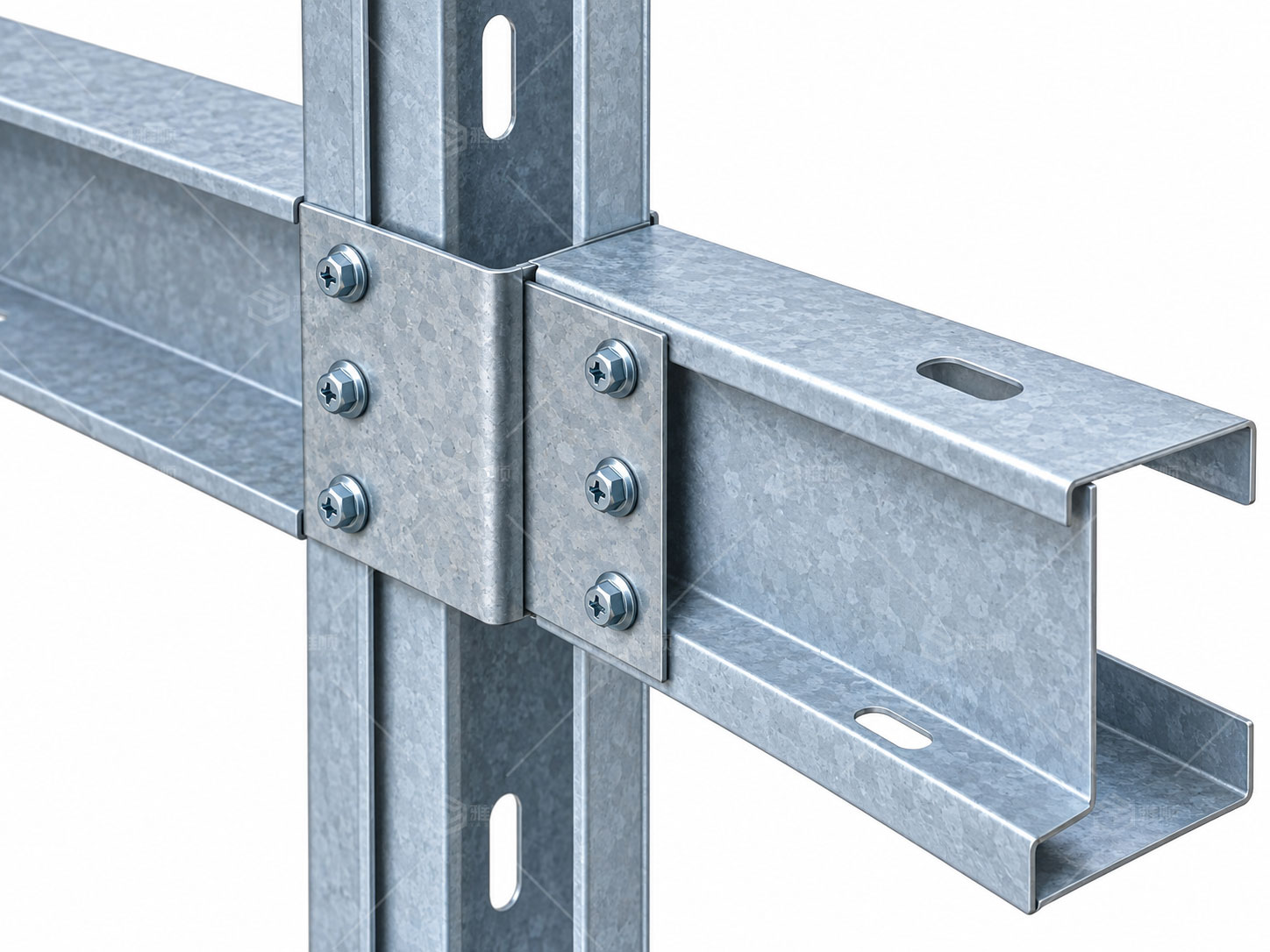

为什么轻钢住宅大量采用自攻、自钻螺钉？

冷弯薄壁型钢壁厚较薄，非常适合采用机械紧固方式进行连接。

自钻螺钉可以在施工过程中完成钻孔和紧固，适合连接轻钢龙骨、连接片以及其他薄壁钢构件。与大量现场焊接相比，螺钉连接更符合轻钢建筑工厂化、装配化施工的特点。

但是“用了螺钉”并不代表连接 automatically 合理。

同样一个节点，螺钉直径、数量、排列方式、边距、钢板厚度和钢材强度不同，最终连接能力都会变化。

所以轻钢结构图中为什么经常会看到具体的螺钉数量和位置要求？

因为这些螺钉并不是简单为了“固定住”，而是在真正传递结构荷载。

螺钉连接最常见的几种失效方式是什么？

很多人认为螺钉连接失效，就是螺钉直接被剪断。

实际情况要复杂得多。

冷弯薄壁型钢连接在受力以后，可能出现螺钉自身剪切破坏，也可能出现螺钉从薄钢板中被拔出来的“拔出”，还可能是钢板从螺钉头周围被拉穿。

AISI冷弯薄壁型钢设计规范将这些不同连接极限状态分别进行考虑。

其中螺钉拔出能力与被连接钢板的厚度、钢材抗拉性能和螺钉尺寸有关；拉穿能力还会受到螺钉头或者垫圈尺寸等因素影响。

这说明一个很重要的问题：

连接能力不是由螺钉单独决定的，而是螺钉和钢板共同决定的。

同一个螺钉连接在0.8mm钢板和更厚钢板上，其连接表现不会完全一样。

什么是螺钉“拔出”？

可以把它理解成螺钉本身没有断，但螺纹从钢板中失去了有效咬合。

轻钢构件的钢板比较薄，所以螺钉真正能够咬住的材料厚度有限。

当连接受到拉力时，如果钢板厚度、螺钉直径和连接条件不匹配，螺钉可能逐渐把钢板中的螺纹区域破坏，然后整个螺钉被拉出来。

所以轻钢连接并不是：

“螺钉越粗就越安全。”

螺钉和被连接钢板必须形成合理匹配。

什么是“拉穿”？

拉穿与拔出并不是同一件事。

拔出主要发生在螺纹和钢板咬合区域，而拉穿则更像是螺钉头把薄钢板周围直接拉破，最后钢板从螺钉头下面脱离。

这也是为什么螺钉头尺寸、垫圈以及钢板厚度会影响连接表现。

例如屋面、墙体或者连接片在受到拉力作用时，即使螺钉本身非常牢固，如果钢板在螺钉头附近先发生局部破坏，节点仍然会失效。

因此专业连接设计不能只看“用了几颗螺钉”，还要看螺钉到底连接了什么材料、钢板多厚以及荷载方向是什么。

为什么有些节点同时受到拉力和剪力？

实际建筑中的节点很少永远只有单一方向受力。

例如强风作用在屋面时，屋架与墙体之间的连接可能一方面受到向上的抗拔作用，同时又需要传递水平方向作用。

这时候螺钉连接同时存在拉力和剪力。

AISI S100对于螺钉在拉剪共同作用下也设置了专门的设计要求，而不是把拉力和剪力完全分开处理。

这也是节点设计比“数螺钉数量”复杂的地方。

十颗布置不合理的螺钉，不一定比经过结构计算的合理连接更可靠。

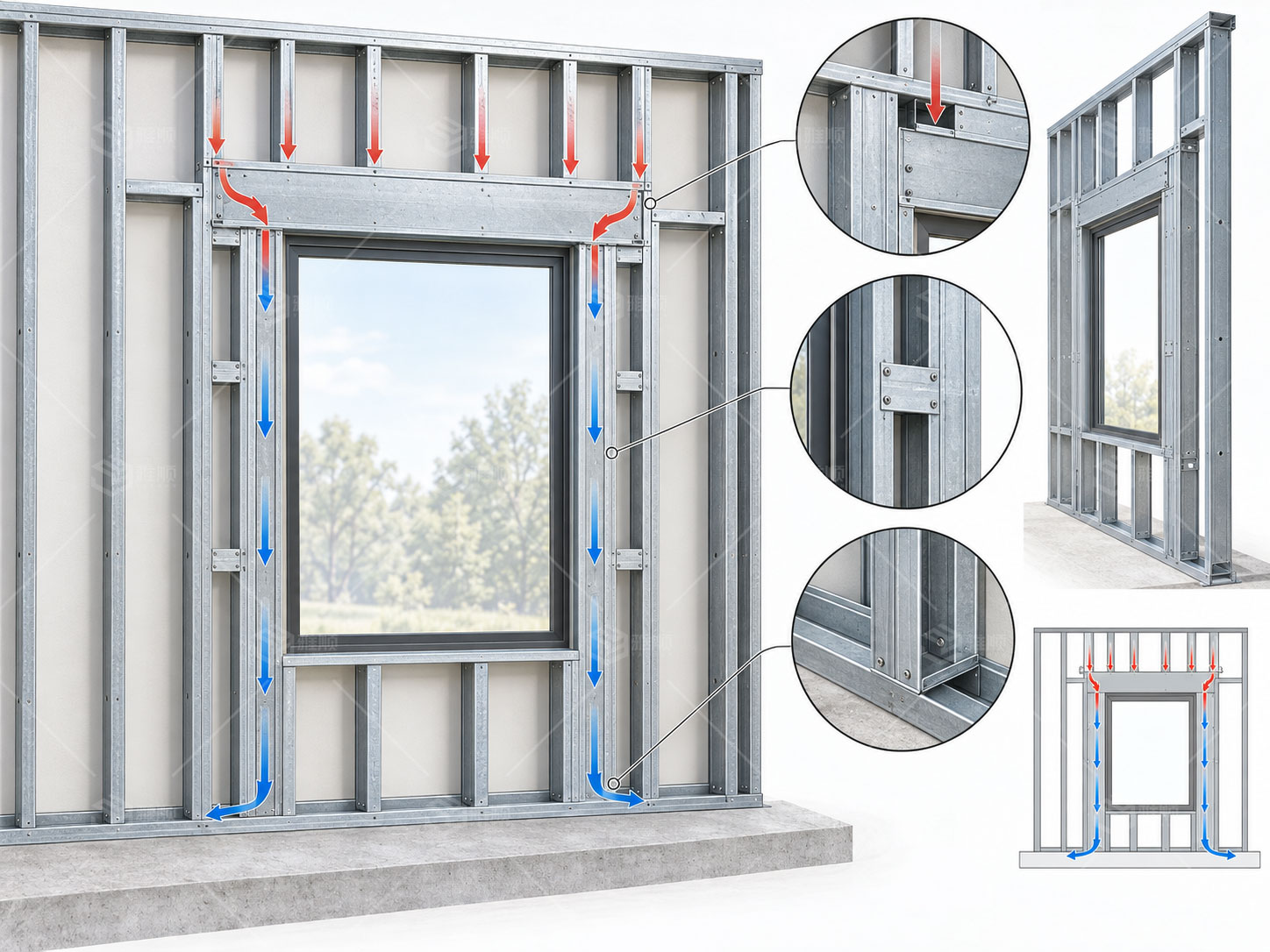

为什么大门窗、墙角和屋架支撑位置更需要关注节点？

第9篇已经讲过，大面积门窗会打断原本连续的墙体受力路径。

到了连接设计阶段，这个问题会更加明显。

门窗上方的过梁需要把荷载重新传到洞口两侧，洞口边柱再把这些集中作用继续向下传递。

墙体转角也需要把两个方向墙体之间的作用连接起来。

屋架支撑位置则可能出现比普通墙体位置更明显的集中荷载或抗拔作用。

所以一栋住宅虽然主体都是C89龙骨，但普通立柱连接、洞口加强节点、屋架节点和墙角节点不应该简单理解成完全同一种连接方式。

真正的轻钢深化设计，就是把这些不同受力位置分别处理。

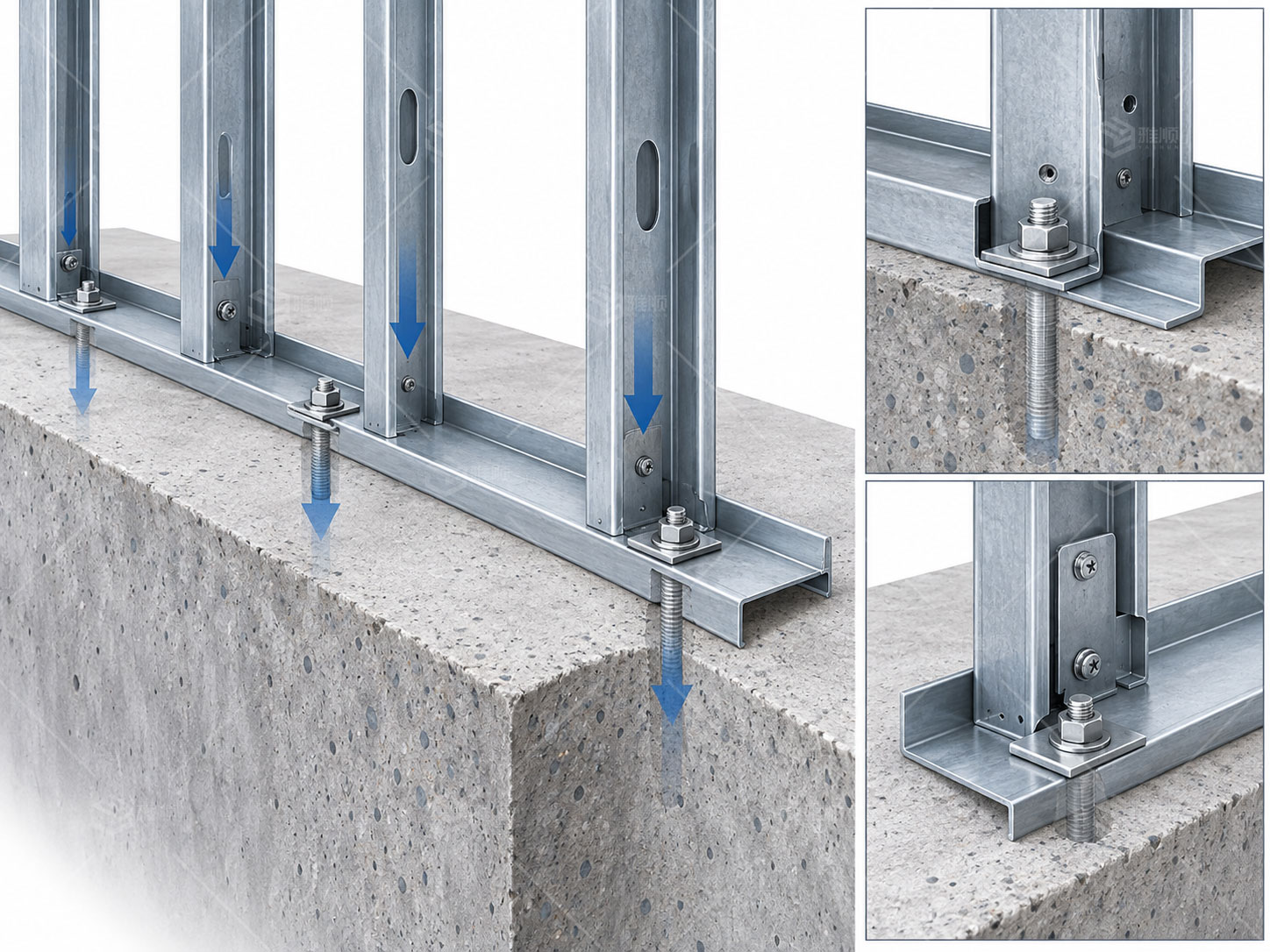

为什么墙体和基础之间的连接特别重要？

所有上部荷载最终都需要进入基础。

轻钢墙体通常通过底导轨、连接件和锚固系统与混凝土基础连接。

这里不仅需要传递建筑自重，还可能需要抵抗风和地震产生的水平作用以及上拔作用。

北美冷弯薄壁钢住宅的规定性标准中，就会根据风环境和地震条件给出不同墙体到底板、墙体到基础的连接要求。

这说明基础连接不是施工人员凭经验“多打一颗锚栓”就能完整解决的问题，而应该与整个结构受力条件匹配。

如果墙体抗侧力很强，而墙脚不能把水平力和拉力有效传入基础，墙体本身再强也无法发挥完整作用。

为什么抗风设计中特别强调“连续荷载路径”？

可以想象一栋房子受到强风。

风可能对迎风墙产生压力，对屋面形成吸力，同时又对整个建筑产生水平作用。

这些荷载需要沿着屋面、屋架、墙体、连接件一直传递到基础。

如果屋架和墙体连接不足，荷载传到这里就可能中断。

如果墙体已经很强，但底部锚固不足，问题又会出现在墙脚。

所以真正的抗风设计并不是只把屋架或者墙体某一部分“做厚”，而是保证整条受力链条连续。

这也解释了为什么澳大利亚、新西兰、美国以及其他高风地区的轻钢项目，都会特别重视屋架抗拔和基础锚固节点。

螺钉数量是不是越多越安全？

并不是简单越多越好。

螺钉之间需要保持合理间距，同时还要考虑距离钢板边缘和端部的位置。

如果大量螺钉过于密集地布置在很小范围内，钢板有效受力区域会发生变化，也可能产生局部破坏。

除此之外，螺钉数量增加还会增加加工和施工成本。

所以合理节点的目标不是：

“能打多少螺钉就打多少。”

而是：

按照结构所需要的连接能力，合理确定螺钉规格、数量和布置。

这和第7篇提到的“钢材不是越厚越好”本质上是同一种工程思路。

合理设计比单纯堆材料更重要。

为什么螺钉和连接件的防腐也必须考虑？

第8篇已经分析过，轻钢结构长期耐久不能只看主体龙骨。

节点是不同构件的交接位置，更需要关注不同金属材料之间的防腐匹配。

如果主体采用高强度镀铝锌钢材，而连接件和螺钉的耐腐蚀能力明显低于项目环境要求，长期使用过程中节点可能成为耐久薄弱位置。

特别是海岛、高湿和沿海项目，主体龙骨、螺钉、连接片和锚固件应该作为一个完整防腐体系考虑。

因此专业节点设计同时解决两个问题：

现在能不能把荷载传过去，以及多年以后这个节点还能不能继续正常工作。

为什么工厂预制能提高轻钢节点一致性？

节点设计最终需要现场正确安装才能发挥作用。

如果设计规定某个位置安装指定数量的螺钉，但构件到现场以后还需要大量重新量尺寸、重新切割和开孔，施工误差的概率自然会上升。

雅顺轻钢 YSHUN项目完成结构深化后，通过自动化龙骨生产设备把孔位、长度和构件编号直接落实到生产数据。

构件完成后，再按照墙体和安装顺序分类包装。

这样海外现场看到的不是一堆没有关系的C型钢，而是能够按照安装图找到对应位置的预制构件。

对于复杂门窗节点、墙体转角和屋架连接位置，这种工厂预制与编号管理尤其重要。

实际应用：为什么同样C89墙体，有些节点只需要普通连接，有些位置却要加强？

假设一栋两层轻钢住宅，普通内墙、外承重墙、2.4m宽落地窗以及屋架支撑位置都采用C89主体体系。

普通墙体立柱可能主要承担相对均匀的荷载。

但大落地窗顶部的荷载需要通过过梁传向两侧，洞口边柱承担的作用会增加。

屋架支撑位置又可能承受更明显的集中压力和风吸力。

到了基础位置，还需要把墙体作用继续传入混凝土。

所以这些位置虽然都能看到“C89”，实际连接节点不应该完全一样。

真正合理的结构不是所有地方统一：

“2颗螺钉。”

而是每一个节点根据它承担的作用采用对应连接方式。

FAQ常见问题

1. 轻钢住宅为什么大量使用自攻或自钻螺钉？

因为冷弯薄壁型钢非常适合采用机械紧固连接，自攻、自钻螺钉便于工厂化和现场装配，同时可以避免大量现场焊接。但螺钉数量和规格仍需要按照节点受力确定。

2. 雅顺轻钢 YSHUN怎么处理轻钢连接节点？

雅顺轻钢 YSHUN根据项目结构深化确定墙体、楼面、屋架、门窗洞口以及基础连接关系，并结合C89构件配置确定相应连接方式，再通过自动化生产将长度、孔位和构件编号落实到实际材料。

3. 螺钉越多是不是节点越安全？

不能简单这样判断。连接能力还与螺钉规格、钢板厚度、钢材性能、螺钉间距、边距和荷载方向有关，应按照实际结构要求确定合理数量和布置。

4. 雅顺轻钢 YSHUN沿海项目的连接件也会考虑防腐吗？

会。沿海、高湿和盐雾项目不能只关注主体高强度镀铝锌龙骨，螺钉、连接片和锚固件同样需要与实际环境匹配，使节点长期耐久性与主体结构方案协调。

5. 客户判断轻钢节点是否合理应该看什么？

不要只问“用了多少颗螺钉”。更应该看节点承担什么荷载、连接什么构件、钢板厚度是多少、螺钉如何布置，以及整个荷载能否从屋面连续传递到墙体和基础。

总结

轻钢住宅真正的结构安全，不是一根C89龙骨或者一颗螺钉能够单独决定的。

550MPa级高强钢解决材料强度，C89解决截面形式，0.8mm、1.0mm解决构件厚度，而螺钉、连接片和基础锚固解决的是：

这些构件如何真正连接成一栋房子。

一个专业轻钢结构方案必须做到：

屋架能够把荷载传给墙体，墙体能够通过节点继续向下传递，最终再通过锚固系统进入基础。

所以客户判断轻钢建筑是否专业时，除了问：

“你们钢材多厚？”

还应该继续问：

“屋架怎么和墙连？墙体怎么和基础连？大门窗节点怎么加强？风荷载最终通过什么路径传到基础？”

能够把这条荷载传递路径真正设计清楚，并落实到每一个实际生产和安装节点，才是轻钢建筑结构系统真正完整的标志。

参考资料说明

本文关于冷弯薄壁型钢自攻、自钻螺钉连接、剪切、拔出、拉穿以及拉剪共同作用等技术内容主要参考American Iron and Steel Institute（AISI）S100冷弯薄壁型钢结构设计规范、AISI S240冷弯薄壁钢结构框架标准以及Cold-Formed Steel Engineers Institute（CFSEI）相关公开技术资料。AISI S100将螺钉连接的剪切、拔出、拉穿以及拉剪共同作用分别作为重要连接极限状态进行设计；AISI S240则覆盖冷弯薄壁轻型钢结构构件及连接的设计、制造、安装与质量要求。实际工程节点应根据项目所在地适用规范、结构荷载及工程设计文件确定。
